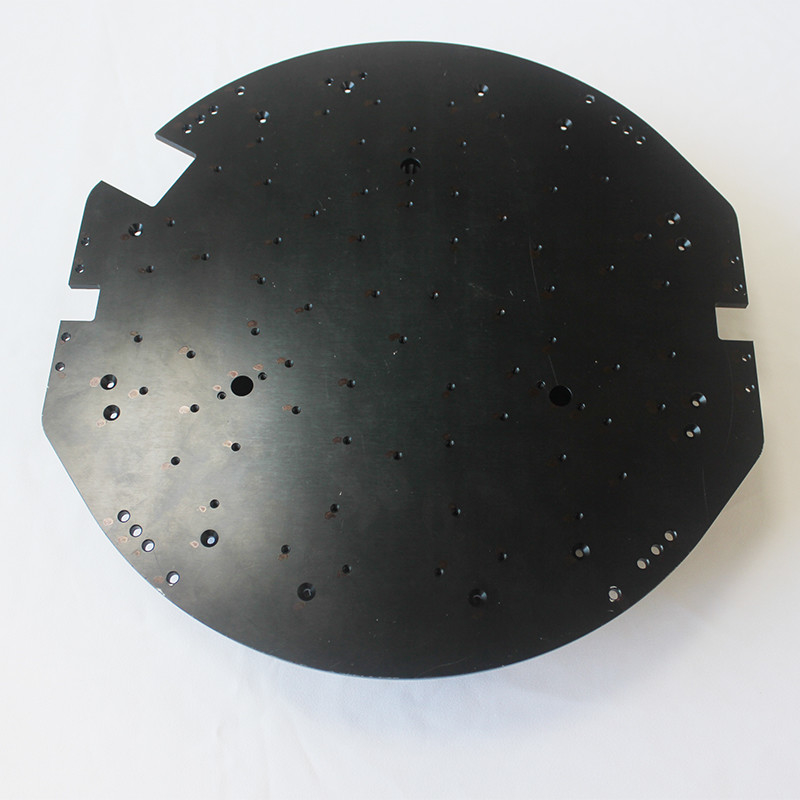

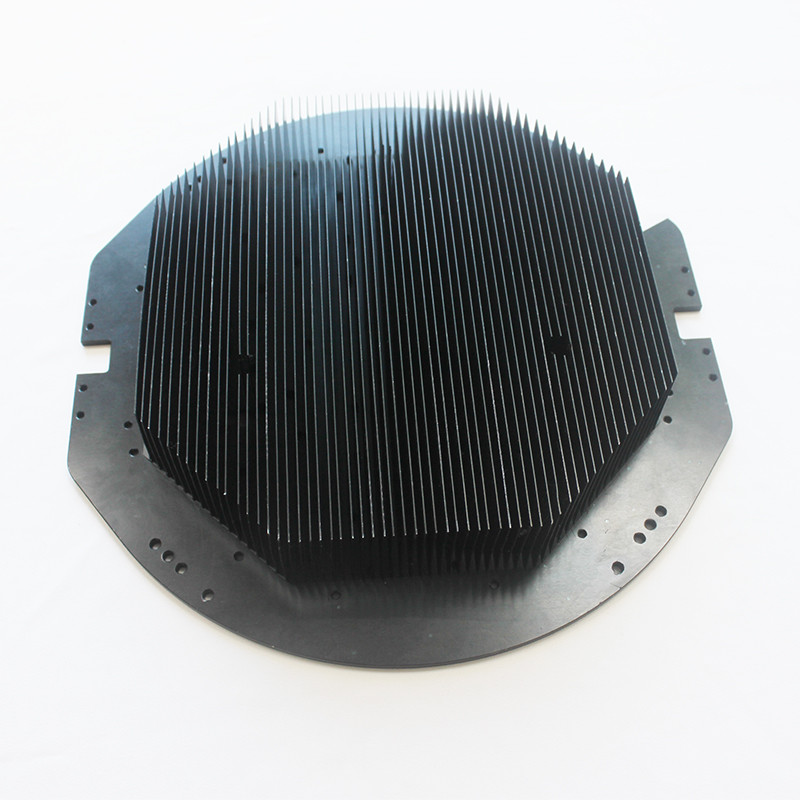

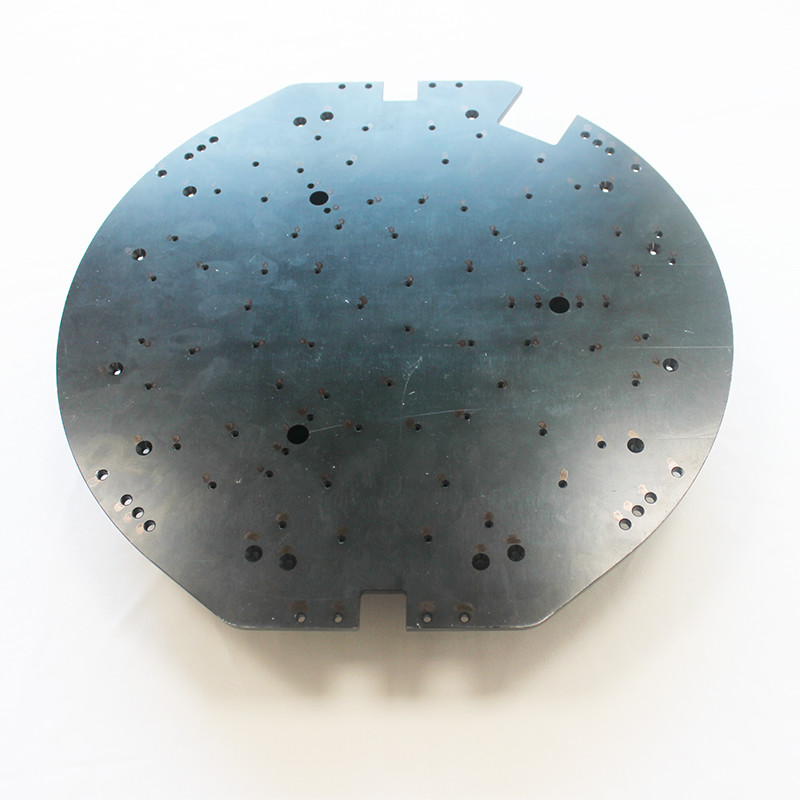

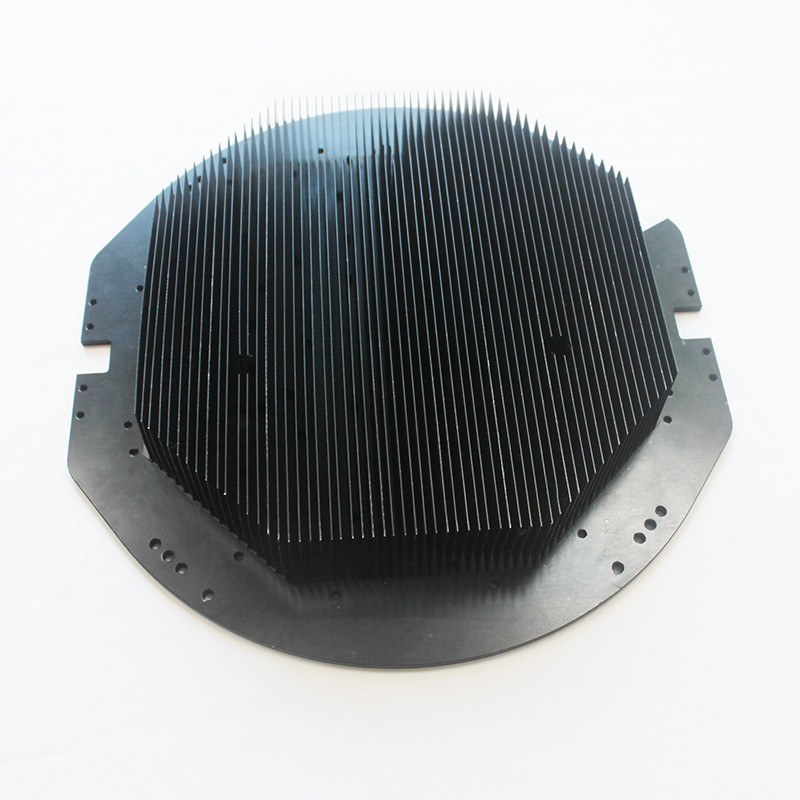

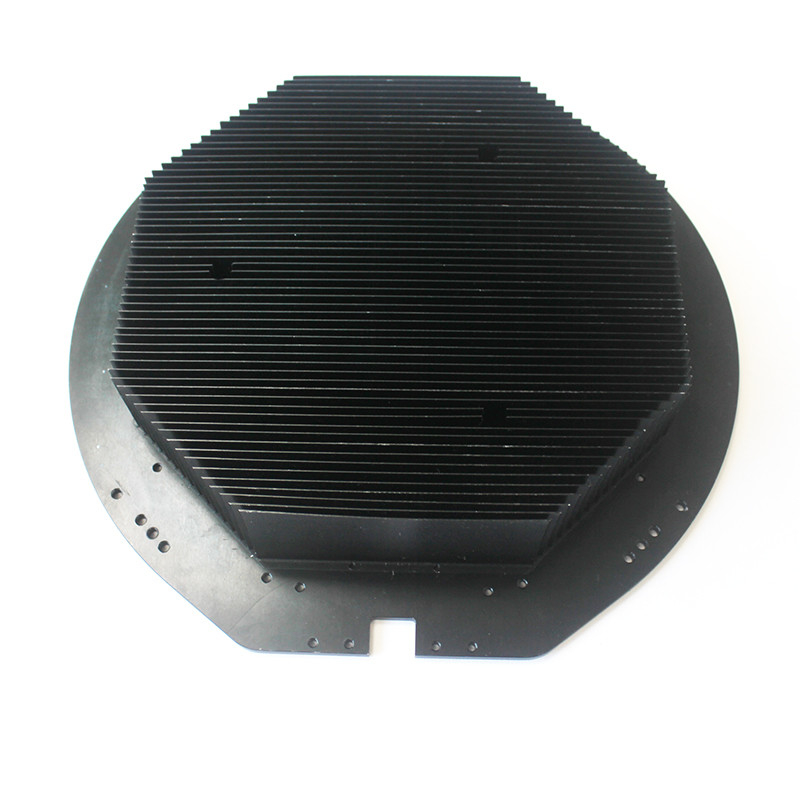

Radiateur droit à haute densité d'aileron

6063 en aluminium le radiateur esquivé noir de anodisation de l'aileron pour la grande puissance a mené le plafonnier

Détail rapide

Description

Ce radiateur est matériel en aluminium basé du profil 6063-T5 à nous traiter, tout d'abord, vérifient la dimension de matière première est très bien ou pas, la seconde est celle selon le dessin, utilisent la machine de pelle à vitesse de commande numérique par ordinateur pour faire la dimension, le tiers est qu'accroding au dessin, est en avant cette utilisation la commande numérique par ordinateur de faire la dimension précise, le cinquième est de faire l'anodisation claire, la dernière étape rivette, et puis inspection/emballage. La première inspection et l'inspection de patrouille sont faites dans le traitement.

Notes

C'est un radiateur esquivé d'aileron

Un radiateur esquivé est fabriqué utilisant une machine esquivante qui utilise une lame pour couper le matériel dans les tranches minces, et soulever alors l'aileron esquivé. Pour une application de radiateur, la fabrication des ailerons ultra minces est possible, et nous avons produit des ailerons aussi minces que .008". Le processus permet les allongements élevés qui fournissent une plus grande superficie pour la dissipation thermique maximum. Nous employons typiquement ce processus pour les radiateurs esquivés de cuivre, esquiver néanmoins en aluminium est possible. Car il est très facile installer ce, en général il y a des honoraires installés minimaux qui tiennent compte du prototypage rapide de nouvelles conceptions. Il est possible d'usiner les caractéristiques supplémentaires après que le processus esquivant ait été complété, mais requiert une expérience éviter des efforts sur le radiateur.

Il est assez facile d'identifier le radiateur esquivé car le radiateur a une courbe où la lame finit sa coupe à la base du radiateur suivant les indications de l'image. En outre, les ailerons ne sont pas complètement verticaux, et courbe légèrement. C'est plus prononcé aux ailerons pour obtenir plus grand. La largeur typique de l'aileron de plat est de 200 millimètres, mais il est possible de fabriquer les radiateurs de jusqu'à 400 millimètres de largeur en tournant le bloc de matériel et en courant une deuxième passe avec la courbure des ailerons étant dans la direction opposée. Car un radiateur esquivé est fabriqué d'un long bloc de matériel, le seul n'est aucune vraie limite à la longueur du radiateur est la longueur du bloc. Différentes tailles peuvent être réalisées en usinant le bloc de matériel. N'importe quel matériel excédentaire est réutilisé pour réduire le gaspillage. Les finitions typiques pour le radiateur esquivé en aluminium sont anodisation, ou nickelées. Typique a fini pour les radiateurs esquivés de cuivre sont antioxydants, ou nickelés.

Fodor peut offrir le radiateur esquivé esquivé de cuivre d'aileron de radiateur et d'aluminium de fi (AL1050/6063).
