Anti biens du radiateur ISO9001 de radiateur de caloduc d'en cuivre de corrosion

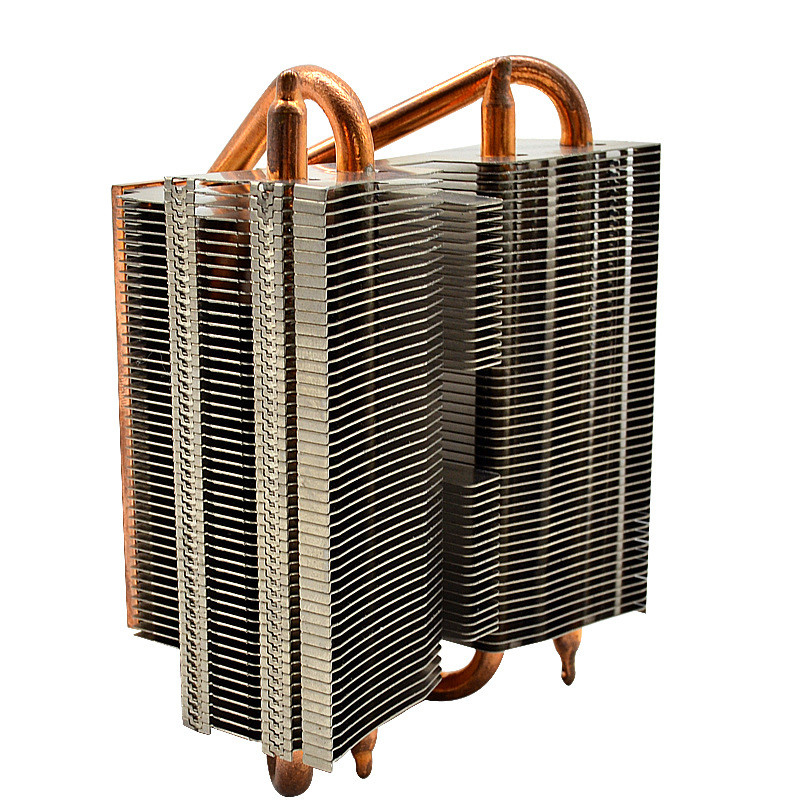

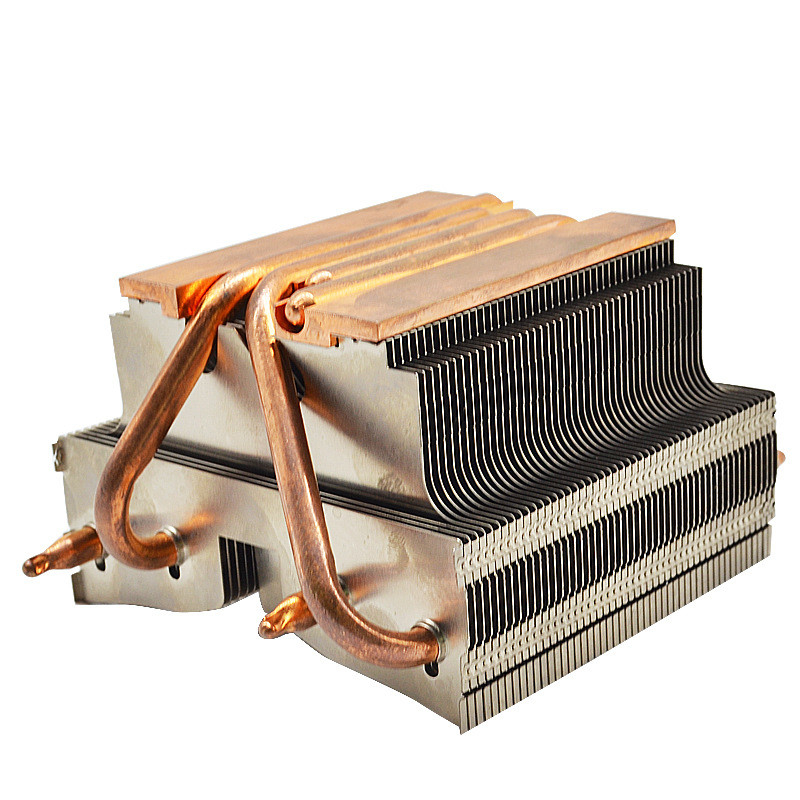

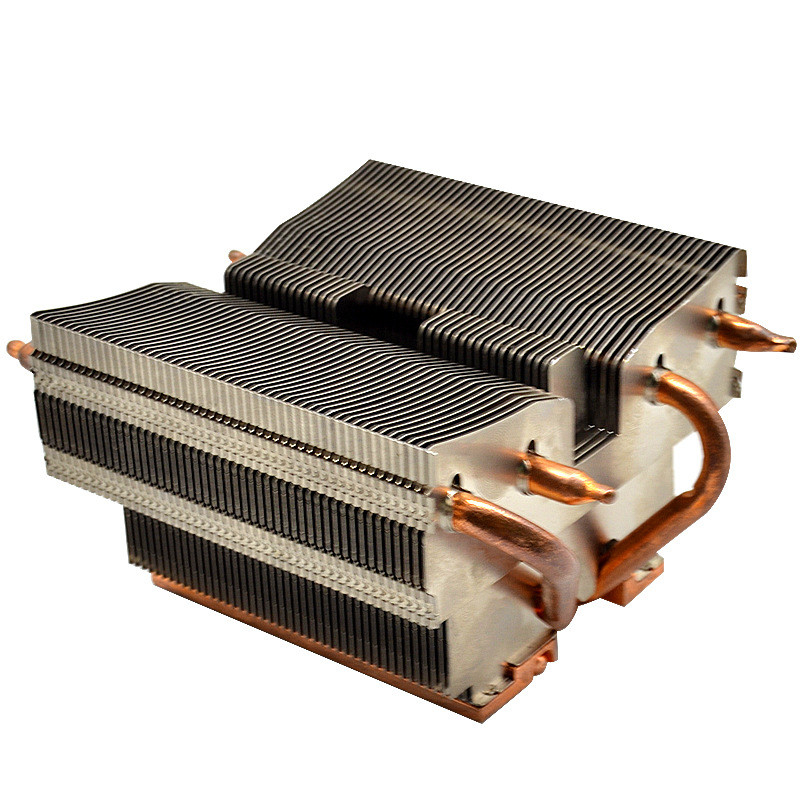

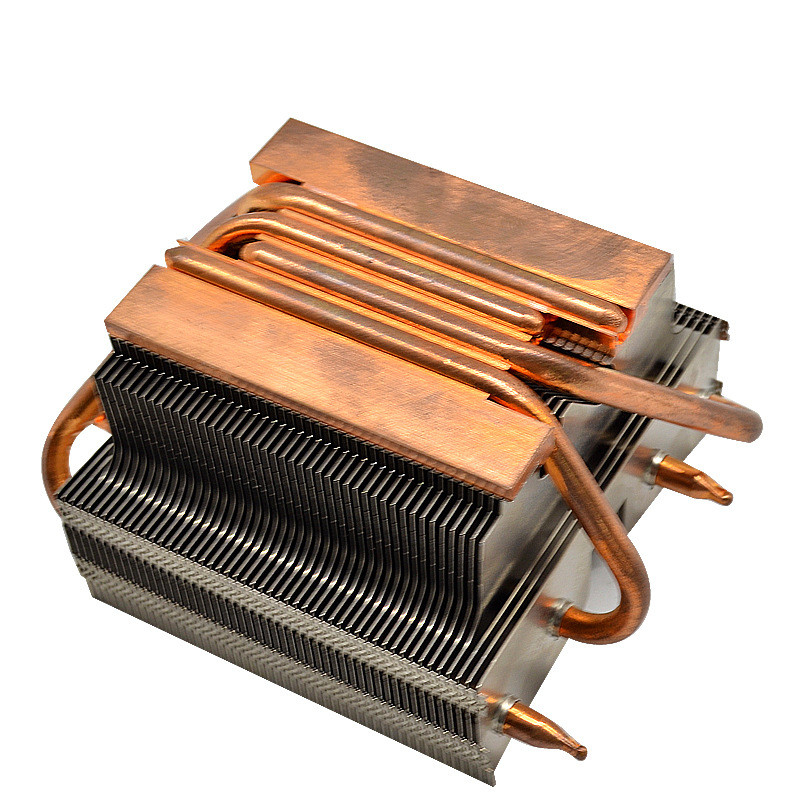

Le tonnelier Bottom Plate 4 PCs des caloducs le radiateur de caloduc avec OIN 9001

Détail rapide

Description

Le radiateur de caloduc est un produit nouveau fabriqué à l'aide de la technologie de caloduc pour apporter des améliorations majeures à beaucoup de vieux radiateurs ou de produits et de systèmes d'échange thermique. Il y a deux types de radiateurs de caloduc : refroidissement naturel et refroidissement à air forcé. La résistance thermique du radiateur à refroidissement par air de caloduc peut être rendue plus petite, et elle est employée souvent dans les alimentations d'énergie de haute puissance.

Note

Le radiateur de caloduc se compose de tube scellé, de mèche liquide et de canal à vapeur. La mèche entoure le mur de tube du tube scellé et est immergée dans un liquide saturé qui peut se volatiliser. Ce liquide peut être eau distillée ou ammoniaque, méthanol ou acétone. Le radiateur de caloduc rempli de l'ammoniaque, du méthanol, de l'acétone et d'autres liquides a toujours une bonne capacité de dissipation thermique à de basses températures.

Quand le radiateur de caloduc fonctionne, sa section d'évaporation absorbe la chaleur produite par la source de chaleur (dispositifs de semi-conducteur de puissance, etc.), de sorte que le liquide dans la mèche bouille dans la vapeur. La vapeur avec des mouvements de la chaleur de la section d'évaporation du radiateur de caloduc à sa section de refroidissement. Quand la vapeur transfère la chaleur à la section de refroidissement, la vapeur condense dans le liquide. Le liquide condensé revient à la section d'évaporation par l'action capillaire de la mèche sur le mur de tube, et répète le processus mentionné ci-dessus de circulation pour absorber sans interruption la chaleur.

Le radiateur de caloduc est un dispositif à haute efficacité de radiateur avec des caractéristiques uniques de dissipation thermique. C'est-à-dire, il a la conduction thermique élevée, et la distribution de la température le long de la direction axiale entre la section d'évaporation et la section de refroidissement est uniforme et essentiellement égale.
La résistance thermique du radiateur est déterminée par la conduction thermique du matériel et le secteur efficace en volume. Quand le volume d'un radiateur en aluminium ou de cuivre solide atteint le ³ de 0.006m, l'augmentation de son volume et secteur ne réduira pas de manière significative la résistance thermique. Pour les dispositifs de semi-conducteur discrets qui absorbent la chaleur des deux côtés, la résistance thermique d'un tout-cuivre à refroidissement par air ou radiateur de tout-aluminium peut seulement atteindre 0.04°C/W. Le radiateur de caloduc peut atteindre 0.01℃/W. Dans l'état de la convection naturelle se refroidissant, la représentation du radiateur de caloduc peut être améliorée par plus de dix fois que cela du radiateur physique.

Le radiateur de caloduc a les avantages suivants :

• La vitesse thermique de réponse est rapide, et sa capacité de transférer la chaleur est plus de 1000 fois plus grande que celle des tuyaux de cuivre de la même taille et du poids ;
• De petite taille et léger ;
• Efficacité de dissipation du feu vif, qui peut simplifier la conception de dissipation thermique du matériel électronique, tel que le refroidissement par l'air changeant à auto-refroidissant ;
• Aucun bloc d'alimentation externe n'est exigé, et aucun entretien spécial n'est exigé pendant le travail ;
• Il a de bonnes propriétés isothermes. Après équilibre thermique, le gradient de température entre la section d'évaporation et la section de refroidissement est tout à fait petit, qui peuvent être approximativement considérées comme 0 ;
• L'opération est sûre et fiable, et ne pollue pas l'environnement.

Nous pouvons offrir le service de radiateur de caloduc, petite quantité est acceptable.

Support technique

Nous pouvons offrir la conception et le service de simulation. Par exemple, le cas de notre client allemand.

Selon les résultats de simulation, la puce simulée est conformément aux conditions de la température specficied par le client.
