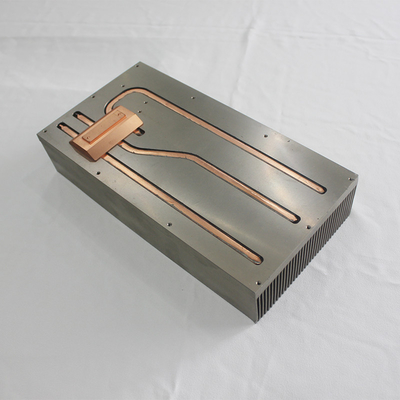

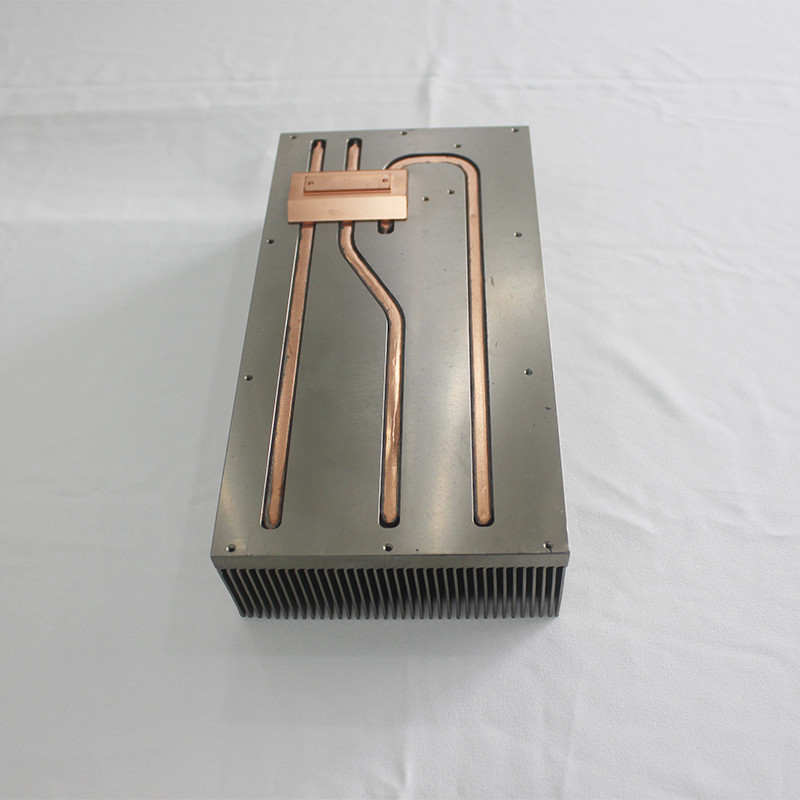

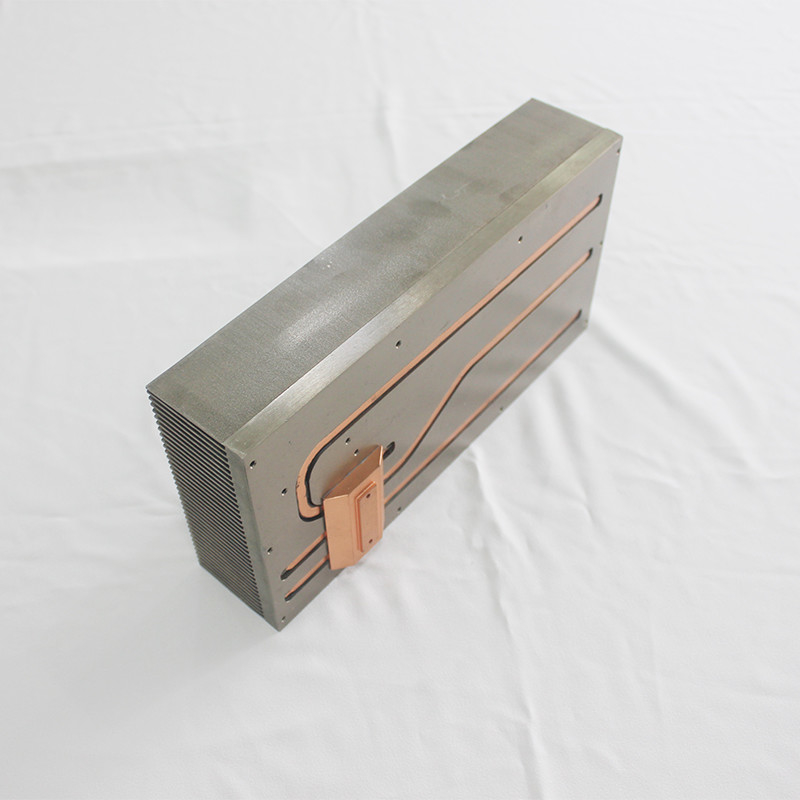

Anti radiateur d'oxydation avec le caloduc, radiateur antirouille de tube de cuivre de commande numérique par ordinateur

Matière première 6063 en aluminium Nicle Skived Fin Heat Sink de électrodéposition avec le caloduc

Détail rapide

Description

Ce radiateur est matériel en aluminium basé du profil 6063-T5 à nous traiter, tout d'abord, vérifient la dimension de matière première est très bien ou pas, la seconde est celle selon le dessin, utilisent la machine de pelle à vitesse de commande numérique par ordinateur pour faire la dimension, le tiers est qu'accroding au dessin, est en avant cette utilisation la commande numérique par ordinateur de faire la dimension précise, le cinquième est de faire l'anodisation claire, la dernière étape rivette, et puis inspection/emballage. La première inspection et l'inspection de patrouille sont faites dans le traitement.

Notes

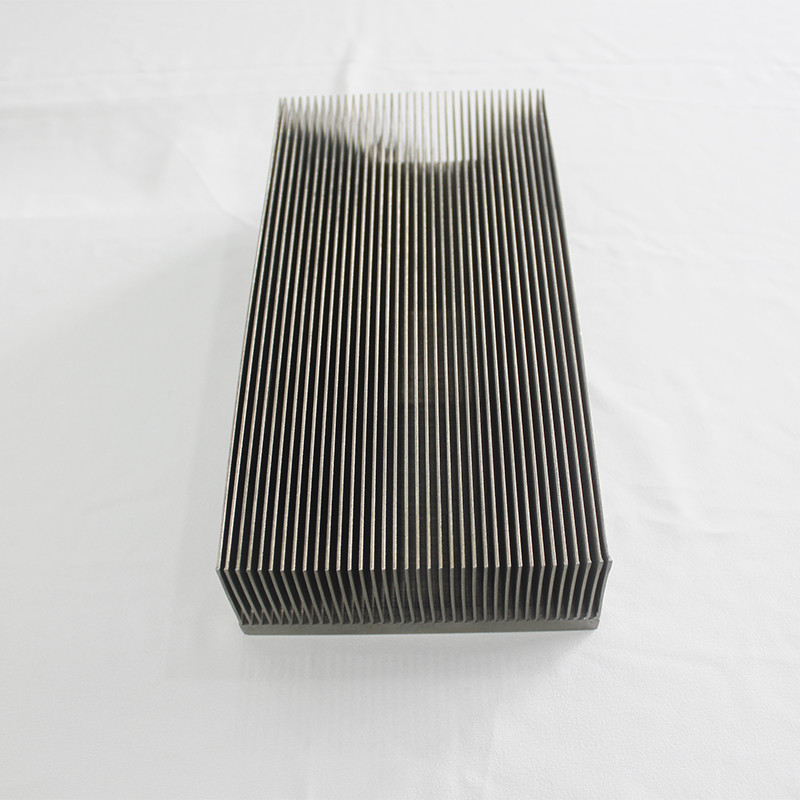

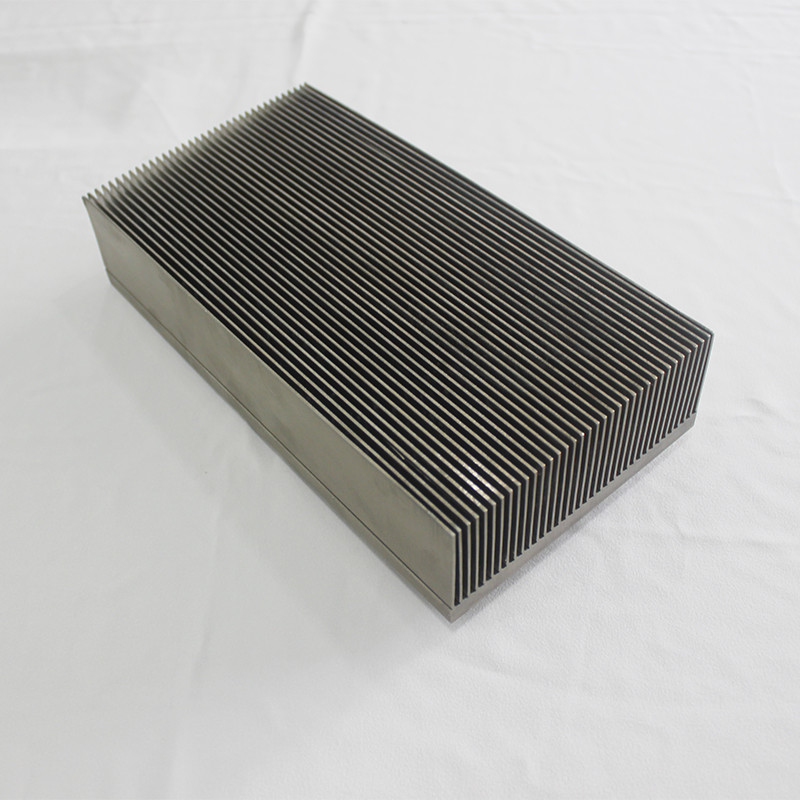

C'est un radiateur esquivé d'aileron

Les radiateurs esquivés d'aileron offrent ont fortement optimisé le refroidissement pendant qu'ils tiennent compte des densités plus élevées d'aileron que ce qui est manufacturable utilisant des méthodologies d'extrusion, mais n'ont pas un joint d'interface qui limite l'écoulement de la chaleur comme les radiateurs collés ou soudés d'aileron. À la différence des radiateurs collés ou soudés, des radiateurs esquivés d'aileron sont construits d'une d'une seule pièce de matériel et l'offre a réduit la résistance thermique puisqu'il n'y a aucun joint entre une base et les ailerons. Ces radiateurs sont fabriqués en découpant avec précision le dessus en tranches de la base, ont appelé esquiver, le plier de nouveau à où il est perpendiculaire à la base, et la répétition à intervalles réguliers pour créer des ailerons.

Le processus esquivant permet la densité élevée d'aileron et les géométries minces de radiateur d'aileron pour la représentation thermique optimale. Par l'emballage autant de superficie d'aileron dans un volume donné, les radiateurs esquivés d'aileron ont un plus grand transfert de chaleur que d'autres radiateurs de construction d'une seule pièce tels que les radiateurs en aluminium expulsés. Comparé à l'aluminium expulsé, la fabrication esquivée de radiateur d'aileron ne se fonde pas sur l'outillage cher, fournissant une plus grande flexibilité de conception et un prototypage plus rapide. Au lieu de cela, chaque aileron est coupé séparément utilisant le même outil qui tient compte des coûts de usinage inférieurs. Ceci permet à la technologie de Fodor d'adapter entièrement les composants aux besoins du client esquivés d'aileron pour votre produit, qui inclut également des applications de refroidissement par liquide.

Des radiateurs esquivés peuvent être construits avec de l'aluminium ou du cuivre tenant compte de pleines, en un seul morceau solutions de cuivre pour le refroidissement de haute performance. Les radiateurs esquivés de cuivre standard de l'aileron de Fodor sont disponibles avec des attachements de goupille de Shurlock pour le support fiable et l'assemblée facile.

Fodor peut offrir le radiateur esquivé esquivé de cuivre d'aileron de radiateur et d'aluminium de fi (AL1050/6063).
